小电阻大作用--功率电阻

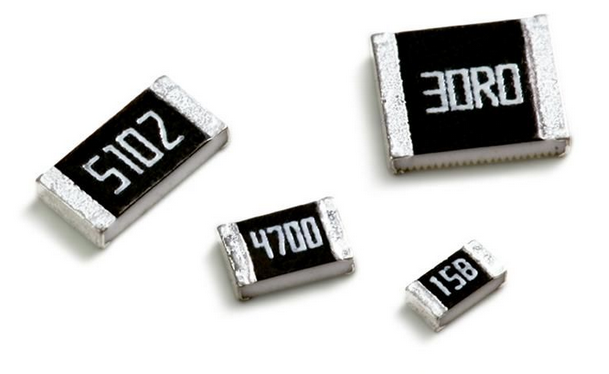

    对于电阻器相信大家已经非常熟悉了,今天要介绍的是功率型贴片电阻,额定功率的单位是瓦特。它是指电阻在变得过热之前所能获得最大的功率,它的值是不可更改的,否则可能会烧毁。这在信号处理电路中并不是常见的问题,但它在功率放大器或电源电路中却值得关注的。一个1/4W的电阻在它出现上述问题前将消耗1/4瓦的功率,所以厂商们推出了更高的额定功率的电阻器——或称“大功率薄膜电”——用在有效功率较大的地方。


  根据经验来说,一般会采用额定功率是其实际功率的两倍的电阻。电阻器在额定功率或接近额定功率运行时也许很安全,但如果它被固定于印刷电路板(PCB)上,就可能会变得很热,从而烧坏板或熔化焊料,并导致接头断裂。如果你是使用有线组件,尽量使其远离主板以使其能获得尽可能的气流进行冷却。一些电阻器有自己的翅片散热器,并且可以将其拴固在底板或更大的散热器上散热。

  通常要知道你所用电阻的额定功率是很容易的,你只需要知道其两端的电阻或流经电阻的电流就可以了。为了避免每一次都做一次这种计算,我创建了一个表格记录特定电阻在最大电压和电流下的特定额定功率。当然我只用了E6值,使得表格可以很方便地进行管理,但而且也可以很方便的在期间通过插补来获知大概。如上文所述,您应该尽量使电阻器得额定功率是实际功率的两倍。并记住其热效果会影响到其附近的其它部件,即使它们都完全在工作在自己的额定功率内。

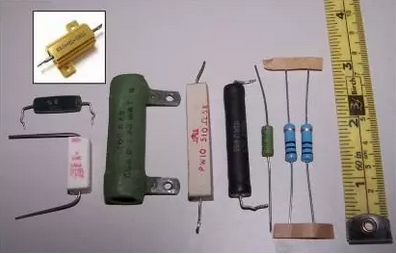

    常用的功率电阻,右边两个蓝色的是2W金属膜电阻。紧邻其左的一个3W线绕式电阻;你可以比较一下他们的大小。那个黑色的和白色方形的电阻的额定功率均为10W。绿色大电阻的额定功率为20W,这种电阻通常通过螺母和螺栓进行安装。左边的两个较的电阻的额定功率是5W。

     本文原创自佳益电子科技(http://www.goodonecn.com  ),转载请注明出处。
