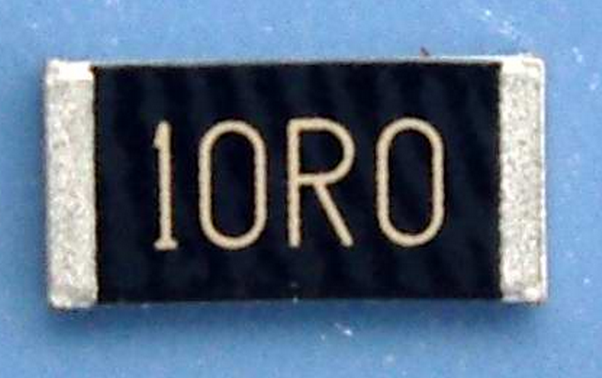

在航天航空、医疗器械、汽车电子、通讯产品和仪器仪表等领域,需要使用性能稳定甚至接近理想电阻的贴片电阻器——精密贴片电阻。精密电阻器是需要通过特别的材料、设计和工艺制造出来的,与我们常见的风华贴片电阻有些许不同。
电阻精密的标准
精密电阻应该是这样的:
阻值精度高,温度系数低,寄生参数(容\感)小。
精密电阻与常规电阻对比
精密电阻与常规电阻的区别主要从两个方面的来比较,即阻值精度和温度系数,以下请看详参数据分析。
常规电阻的阻值精度:±10%、±5%、±1%
精密电阻的阻值精度:±0.01%、±0.1%、±0.5%
常规电阻的温度系数:±(100、200、300~600) ppm/℃
精密电阻的阻值精度:±(2、5、10、15、25、50) ppm/℃
由以上参数可知,小于1Ω的微阻值电阻器,公差即使±1%,也属于精密电阻。对不同场合,寄生电容电感有不同的要求。由于常规电阻的TCR大,不能以窄公差的常规电阻作为精密电阻使用。
本文原创自佳益电子科技(http://www.goodonecn.com ),转载请注明出处。
