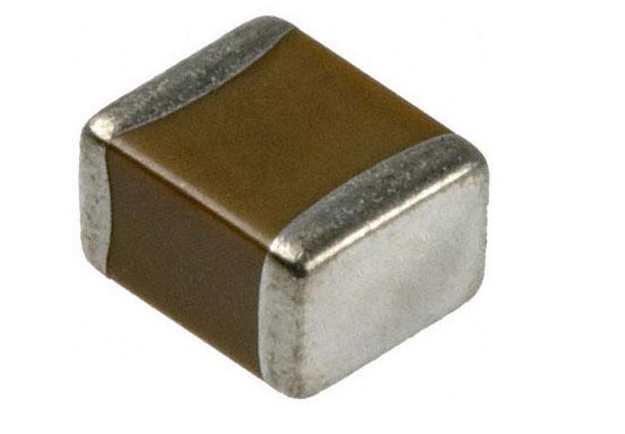

一、Z5U电容器的简介
Z5U电容器被称为“通用型的陶瓷单片电容器”,任何一个电容器我们首先要考虑的是其容量和温度范围,而对于Z5U电容器主要的是其尺寸和成本得高低相对于NPO和X7R电容器来说,在相同体积的条件下,Z5U电容器的电容量最大,不过其电容量受温度和工作环境的影响较大,z5u电容器的老化率每10下降5%。
虽然Z5U的容量不太稳定,但是它的体积小、等效串联电感和等效串联电阻低以及较好的频率响应,使得Z5U电容器的应用范围十分的广泛,尤其是在退藕电路中使用的最多。
Z5U电容器的参数指标:工作温度范围是+10℃~+85℃;温度特性 +22% ~ -56%; 介质的最大损耗为4%

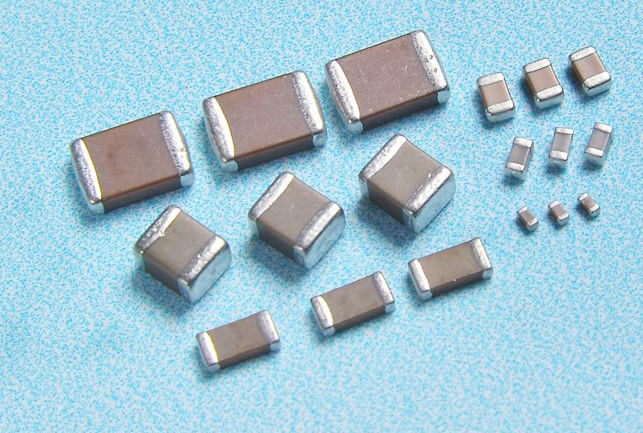

二、X7R电容器的简介
X7R被称为“温度稳定型的陶瓷电容器”。温度在-55℃~+125℃时,其电容量的变化仅为15%,要提醒各位的是此时电容器的电容量变化是非线性的。
X7R电容器的容量主要是受电压和频率的影响,同时也随时间的变化而变化,平均每10年变化1%ΔC/5%。
X7R电容器主要应用于要求不高的工业应用中,并且是在容量的变化值在可接受的范围的条件下。X7R的主要特点是在相同的体积下电容量可以做的比较大。
本文原创自佳益电子科技(http://www.goodonecn.com),转载请注明出处。
