在信息通信技术(ICT)的发达、尖端家电产品的上市、自主行驶车、电动汽车的开发加速化，在经历MLCC疯狂涨价崩跌后，对于MLCC价格“过山车”的行情，作为电子工业的黄金配角，MLCC竟成了产业景气的风向标。

MLCC，片式多层瓷介电容，是电子工业的黄金配角之一。我们日常生活中接触的所有电子产品，手机、电脑、家用电器等等都离不开它，用量极大且非常依赖进口。该配件是电子产业的“大米”，电力供应的“水库”的别名。

“虽然MLCC的需求正在增长，但是由于制造技术非常复杂，能够向全球市场提供的企业屈指可数。”“如果将MLCC装在300毫升葡萄酒杯中，其价格将超过3亿韩元，价格非常昂贵。

    MLCC的建设共分3个阶段16个工程。首先从布局到工程在清洁间进行。将遗传体粉饼和各种材料混合在一起，做成固体和液体混合的拖曳状态，在胶卷上均匀地涂层，叫做陶瓷座椅。就是用镍做的电极在陶瓷薄板上打印出来。然后是堆积(层)打印的床单。

MLCC制造的核心技术是把座椅堆得多么薄、多么小。因为，层越多，就能储存越多的电。同时，MLCC的制造温度也很重要。mlcc的陶瓷和镍轮流积累后,在1000℃以上的高温烤制作。陶瓷和镍烧制的温度是不一样的，因此要调到适当的温度并不容易。即使在适当的温度下烤熟，如果薄的内部产生细微的龟裂，也不能发挥作用。因此，即使表面上没有破损，也要检查内部是否出现了裂痕。此外，高小阳战场用的MLCC还要保持150度以上的高温、零下55度的低温以及85%的湿度，在弯折等冲击传递的情况下，也要稳定地运转。

为了提高层叠的坐垫密度，要先紧贴，然后分开到单独的芯片，去除绑定物成分，然后在芯片中进行热处理，使粉饼变成一个大块。外壳经过磨损形成外电极的电极材料涂布过程，然后经过电极进行高温热处理，生成镀金层。这样制作出来的MLCC的精品、不良与否和裂纹等经过确认后再进行包装。

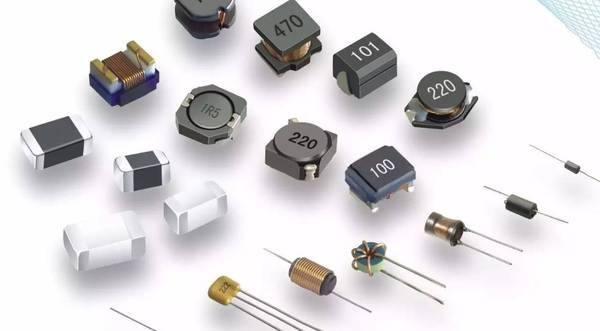

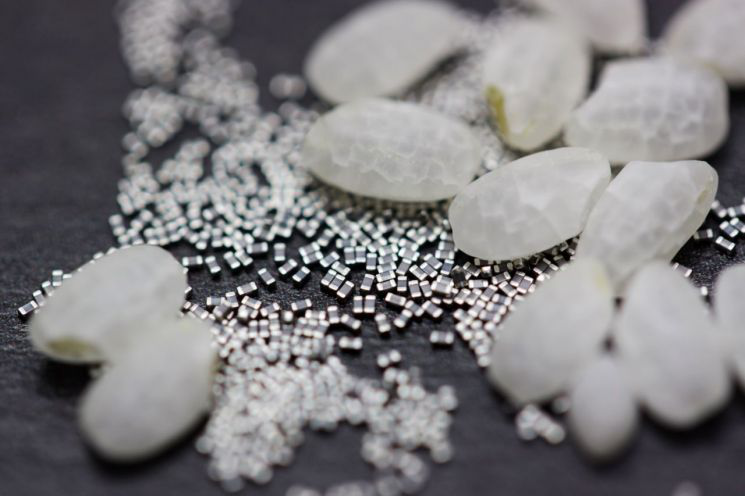

它的体积有多小呢？小到可以装在电路里。mlcc产品的大小类似头发的厚度0.3㎜的0.4㎜×0。2㎜开始到5。7㎜×5.0㎜广泛。这是电子零件中最小的一个，比米粒小，用肉眼看的话，看起来像小点。但在MLCC内部却有500到600层的遗传因子和电极重迭在一起。基因组是一种有电诱导作用的物质，而电极是通电的导体。

    在全球5G的通信网络中，每5G基站使用1.5万个MLCC。因此，业界预测说，去年曾达10万亿韩元左右的MLCC总市场规模到2024年将增至20万亿韩元左右。
