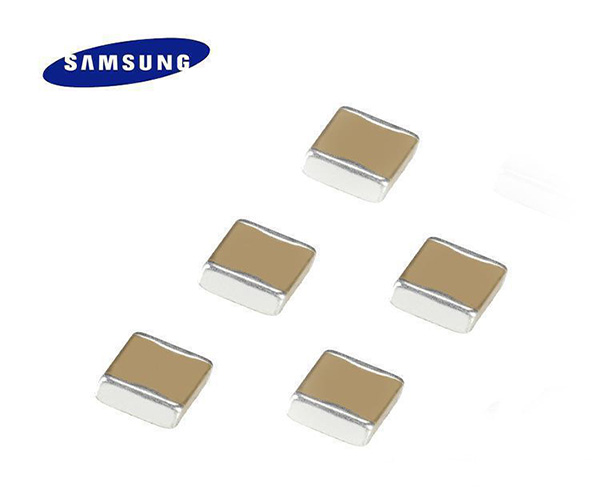

三星贴片电容型号怎么识别啊?每每看到标上一大串的数字你是否和我一样感到无从下手呢?从型号上我们可以了解到这个贴片电容的电压、容值、封装、材质等。
用三星电容这个型号:CL 2 A 101 J BBNNNC 举例说明,型号一般是由五部分组成。
第一部份的字母“CL”:表示电容系列号;
第二部份表示电容尺寸“2”:对应尺寸有05=0402,10=0603,2=10805,31=1206,32=1210
第三部份表示材质“A”:材质分为A型=X5R,B型=X7R,C型=C0G,F型=Y5V
第四部份表示电容值“101”,前两位是有用数字,第三位为0的个数,R表明小数点,单位是pF。:101=10*10PF=100PF
第五部份表示误差“J”:J=±5%,K=±10%
